L’idea del progetto nasce dalla necessità di illuminare un divano posizionato accanto a un mobile del salotto. Invece di utilizzare una normale lampada, che ritenevo poco adatta esteticamente all’ambiente, ho scelto di sfruttare il mobile come supporto per una barra angolare da 2 metri con strip LED, orientata verso il divano.
Una soluzione semplice e discreta, che permette di ottenere l’illuminazione desiderata senza aggiungere una lampada visibile e mantenendo un aspetto più pulito e armonioso.
Il sistema di fissaggio
Per fissare la barra al mobile ho realizzato tramite una stampate 3D un apposito supporto.
L’obiettivo era quello di ottenere un fissaggio stabile, ma allo stesso tempo facilmente removibile, evitando di rovinare il mobile ogni volta che fosse necessario smontare la barra.

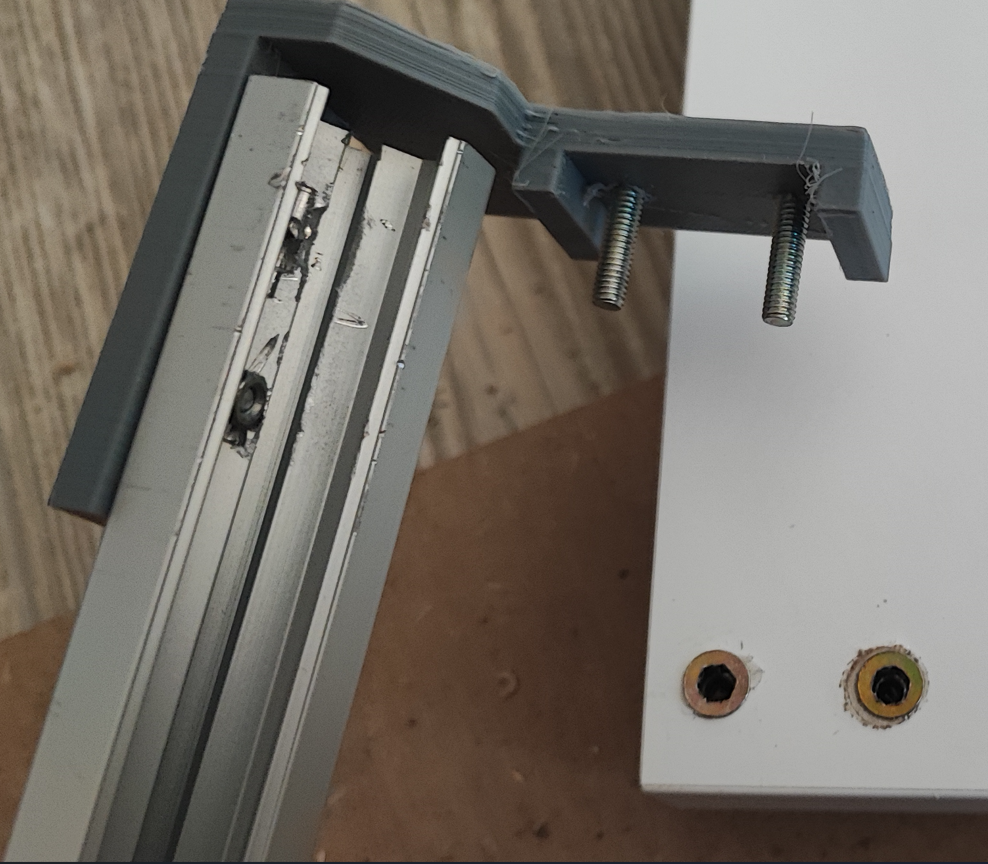

Il supporto viene fissato nella parte superiore del mobile attraverso due viti da ferro, che vengono avvitate all’interno di due bussole mordenti.
Le bussole mordenti permettono di creare un punto di fissaggio resistente e, soprattutto, consentono di avvitare e svitare le viti più volte senza deteriorare il materiale del mobile.
Il supporto stampato in 3D viene a sua volta collegato alla barra LED tramite due piccole viti con relativi bulloni, creando così un collegamento solido tra il supporto e la barra.
Una volta posizionata la barra nella posizione corretta, ho utilizzato anche del biadesivo lungo il mobile per mantenerla ulteriormente aderente e stabile.
Installazione della strip LED
Dopo aver completato il fissaggio della barra, sono passato all’installazione della strip LED.

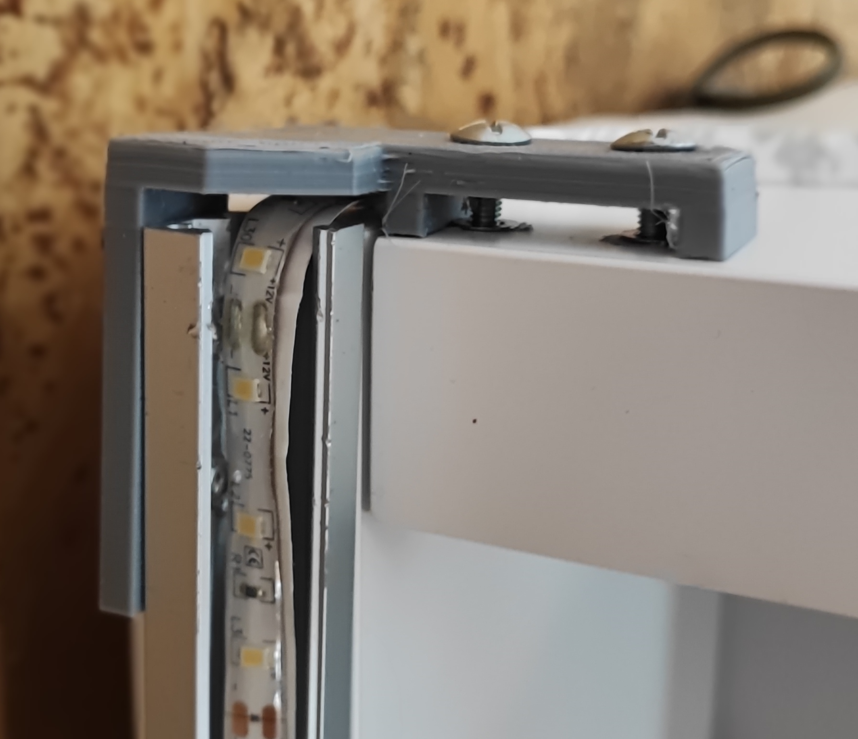

La striscia viene inserita nell’apposita sede della barra e fatta passare attraverso l’incavo realizzato nel supporto stampato in 3D.
Questo permette alla strip di attraversare il punto di fissaggio senza interferenze e di mantenere un’installazione ordinata.
Una volta inserita tutta la striscia LED, è stato montato il coperchio trasparente satinato della barra, che protegge la strip e permette di ottenere una diffusione della luce più uniforme.
Infine è stato installato il tappino terminale della barra, completando il montaggio.
La posizione e l’orientamento della barra sono stati scelti in modo da indirizzare la luce verso il divano, ottenendo così l’illuminazione desiderata senza avere una lampada direttamente accanto alla seduta.
L’alimentazione
Per l’alimentazione della strip LED ho utilizzato una ciabatta multipresa a quattro prese con interruttore a pulsante.

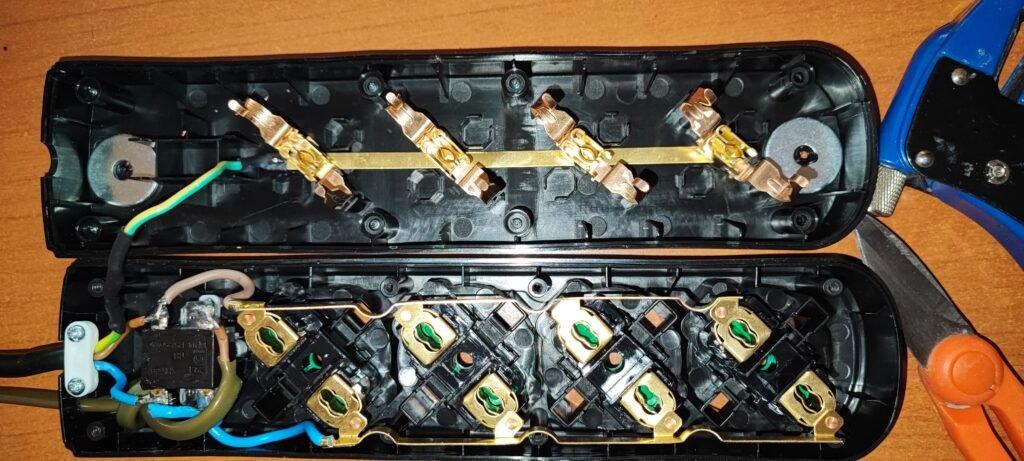

La ciabatta è stata aperta e il cablaggio interno modificato in modo da separare il funzionamento dell’interruttore da quello delle quattro prese. In questo modo, le prese rimangono sempre alimentate e possono essere utilizzate normalmente, mentre la pressione dell’interruttore permette di alimentare esclusivamente la strip LED.
Dall’interruttore parte un cavo da 1,5 mm², fatto passare dietro il mobile, in prossimità del cavo di alimentazione a 220 V, fino alla parte superiore. Qui è stata installata una presa femmina, alla quale viene collegato l’alimentatore della strip LED.
Il risultato è quindi un unico interruttore che permette di accendere e spegnere la luce del divano, mantenendo allo stesso tempo le quattro prese della ciabatta sempre disponibili per altri utilizzi.
Conclusioni

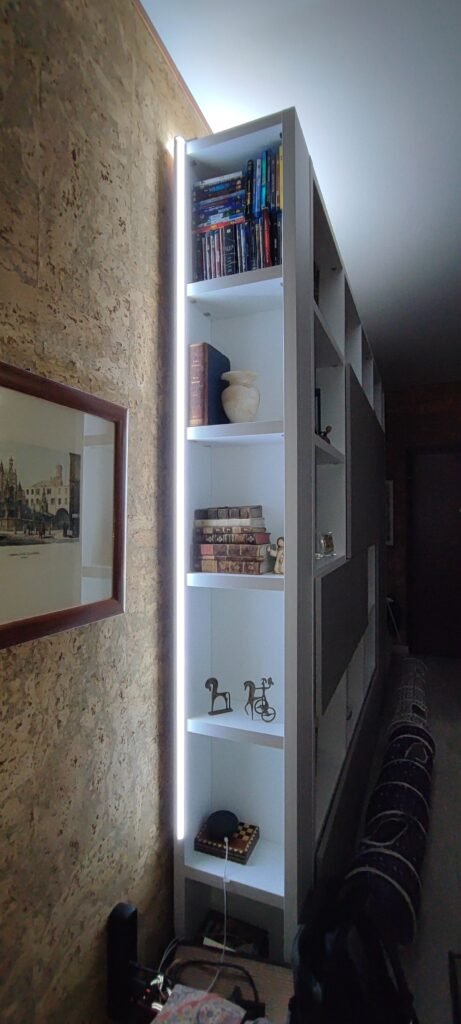

Il risultato è una soluzione di illuminazione che svolge esattamente la funzione che cercavo: illuminare il divano senza dover ricorrere a una lampada tradizionale.
La barra LED rimane integrata e poco invasiva, mentre la luce viene indirizzata verso la zona del divano, creando un’illuminazione piacevole senza introdurre nell’ambiente un elemento che, dal punto di vista estetico, non ritenevo adatto.
Il supporto stampato in 3D ha inoltre permesso di realizzare un sistema di fissaggio personalizzato e facilmente removibile, grazie alle due bussole mordenti.
Stampa 3D
Per realizzarlo ho utilizzato una normale stampante 3D e un filamento di colore simile a quello della barra angolare.
Il modello è stato progettato in modo da poter essere facilmente stampato senza particolari accorgimenti.
Materiale: PLA
Colore: simile a quello della barra angolare
File STL: supporto alexa dot.stl
Il file viene condiviso come riferimento per questo progetto. Prima della stampa consiglio comunque di verificare le dimensioni del proprio mobile e della barra LED, in quanto potrebbero esserci differenze tra modelli e componenti.
